硫化氢是沼气里最重要的侵蚀性杂质
，不仅侵蚀金属
，还会败坏发起机、脱硫装置、密封件、仪表
，点火后天生二氧化硫二次侵蚀
，沼气发电机组、储气柜、管路、锅炉都受影响。

1、金属设备侵蚀

a、电化学侵蚀 / 湿硫化氢侵蚀

沼气中通常带水蒸气
，H?S 遇水天生氢硫酸
，直接侵蚀碳钢、铸铁：

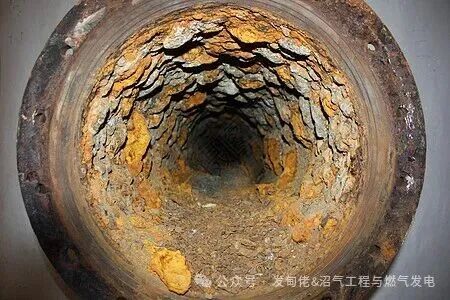

管路内壁、储气柜、法兰、阀门、换热器壁厚变薄
，出现点蚀、坑洞
，造成漏气。

氢脆、硫化物应力开裂：高强螺栓、发电机曲轴、叶轮、压力容器焊缝
，在压力 + H?S 环境下
，金属内部渗入氢原子
，产生忽然脆裂
，属于安全隐患。

b、分歧材质阐发：

通常碳钢：侵蚀最快；

不锈钢：在含水 + H?S 环境依然会点蚀
，不是齐全抗硫；

铜、铜合金：极易被硫化氢侵蚀天生玄色硫化铜
，发电机和电动机的铜绕组、铜接头、铜质阀门会急剧失效。

2、主题设备沼气发电机组 / 内燃机的专项侵害

1. 对于发起机工作部件的中伤：

   气缸、活塞、气门侵蚀：H?S 点火天生SO?、SO?
   ，和点火冷凝水结合天生亚硫酸、硫酸
   ，造成缸套、气门座点蚀
   ，缩短大建周期。

2. 光滑油急剧劣化变质：

   硫化氢及点火酸性产品混入机油
   ，机油酸化、增长剂失效
   ，机油发黑变稀
   ，失去光滑
   ，加剧曲轴、轴瓦磨损；机油换油周期大幅缩短。

3. 排气系统侵蚀：

   排气管、消声器、余热锅炉受热面
   ，被硫酸冷凝侵蚀
   ，穿孔漏烟气。

4. 发电机铜线圈、接线铜排：

   硫化氢气体渗入
   ，铜件硫化
   ，接触电阻变大
   ，发热打火。

3、对从属设备、密封、仪表中伤

橡胶、硅胶密封件：H?S 会加快橡胶老化、变硬、开裂
，膜片、储气柜膜、阀门密封圈失效
，沼气泄漏。部门通常橡胶不耐硫
，必要耐硫特种橡胶。

流量计、压力传感器、氧探头：传感器金属探头被硫化侵蚀
，丈量禁绝
，仪表败坏。

脱硫设备自身职守加沉：若是脱硫剂不及
，H?S 穿透
，下游所有设备全数露出在侵蚀环境；氧化铁脱硫剂鼓和后
，还会出现放热、自燃风险。

4、锅炉、火炬点火系统风险

点火产生 SO?酸性烟气
，锅炉炉管、省煤器低温段产生低温硫酸侵蚀；

火炬喷嘴硫化侵蚀
，孔径变大
，点火不不变
，回火风险上升。

5、间接衍生问题

侵蚀剥落的硫化铁锈渣
，随沼气流动梗塞过滤器、喷嘴、藐幼管路；

硫化铁粉末露出空气容易自燃
，检建时有火警风险；

H?S 属于有毒气体
，设备侵蚀泄漏带来人身中毒风险。

6、工程经验参考

沼气发电工况
，建议 H?S 节造在 200ppm 以内
，优质要求＜100ppm；高端燃气机组要求＜50ppm；；提纯系统要求＜5ppm；

若是不脱硫
，发电机组正本能够在 30000 幼时大建
，可能缩短到 5000-8000幼时
，部门管路 2?3 年就出现穿孔；

除了脱 H?S
，沼气脱水也很关键：没有水
，硫化氢侵蚀会大幅降低
，但不能齐全解除
，依然要脱硫。
